为应对这一情况，2015年，该市就提出了全市自来水厂深度处理工艺升级改造目标方案，力争三年完成全部水厂升级改造工作，全面提升城市饮用水品质。今年初，苏伊士旗下水务技术与方案（SUEZ-WTS）正式确定为青岛白沙河水厂深度处理工程提供核心工艺与设备。

深度处理系统的核心

超滤膜净水系统工艺段

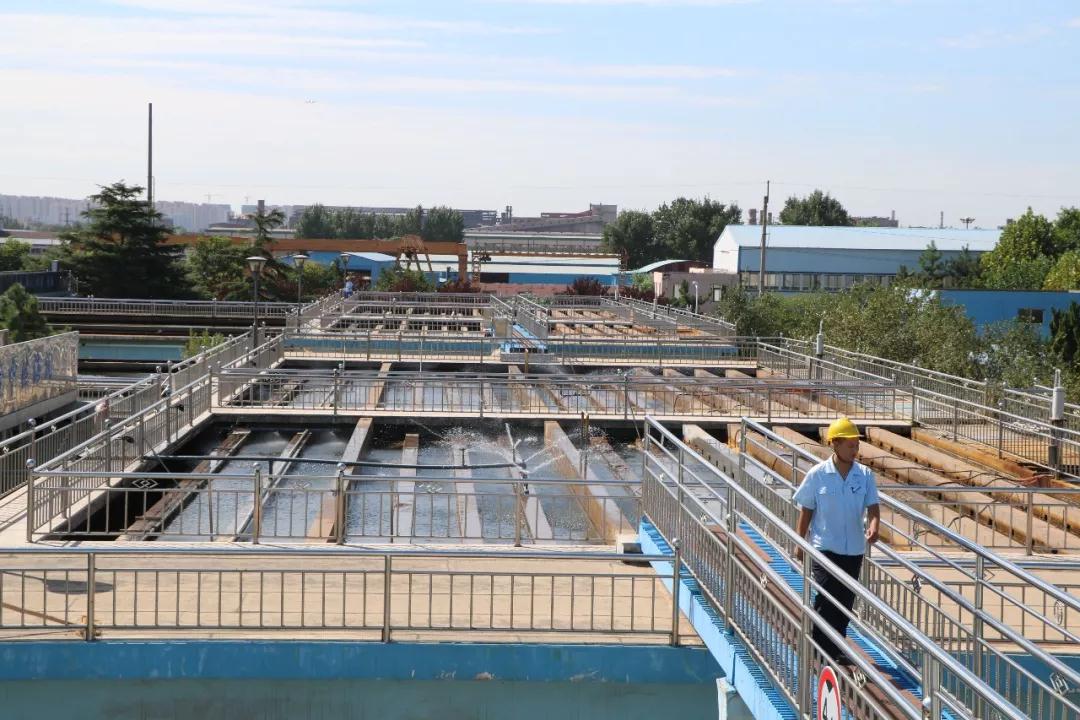

青岛白沙河水厂深度处理工程在保留白沙河水厂36万m³/d的常规净水构筑物的基础上，新增36万m³/d规模深度处理系统。其中超滤膜系统规模为18万m³/d，即SUEZ-WTS所承担的膜净水系统工艺段，是该深度处理工艺系统中的核心组成部分。

系统采用“预臭氧、混凝沉淀砂滤、后臭氧及炭滤、部分膜处理”的净水工艺流程。

超滤膜处理系统的原水为水厂的原水经过预臭氧、混凝沉淀、砂滤、后臭氧和炭滤过滤处理后的水；在后臭氧和炭滤池检修的工况条件下，原水经过预臭氧、混凝沉淀、砂滤处理后的水为膜处理系统的原水。需指出的是，水厂工艺流程也存在短时间的砂滤池出水作为膜处理系统原水的运行工况。所以选择的超滤膜系统需要面临多种进水水质条件的挑战。

膜净水系统总体要求

01

产水能力

产水能力18万吨-21万吨，净产水量不包括反冲洗、化学清洗、膜组件完整性测试等用水量。系统应配置完备的辅助设备（包括反洗设备，化学清洗设备、完整性检测系统和监控系统等）。

02

出水水质

在上述规定的产水能力状态下，出水水质应满足浊度≤0.1 NTU，“两虫”去除率99%以上，细菌去除率99%以上，病毒最小去除率90%以上（以大肠杆菌噬菌体MS2为表征病毒）。

03

超滤膜系统采用两级超滤膜处理水

实现膜系统自用水率小于0.5%，即水回收率≥99.5%。

更灵活、更经济

超滤膜中的“乐高”

针对该阶段水处理工艺需求，以及水厂无新征用地且厂区内无预留地的情况，项目选用了SUEZ-WTS的无机架超滤膜系统 ZeeWeed® 1500 RMS。其模块化紧凑设计，尤其适用于市政和工业水处理厂提供标准整机和工程化的一体化解决方案，其以下优点使它最终在项目中被委以重任：

✦节省空间：机架占用面积减小30％以上

✦降低成本：减少机架定制化材料和人工成本

✦系统简化：简化现场装配工作

✦模块化设计：采用简单的模块化设计，系统布置灵活，方便未来扩大规模

✦性能可靠：采用久经考验的ZeeWeed® 1500超滤膜

✦极高水利用率：采用两级超滤膜设计，水厂不仅能实现水回收率大于99.5%并能使生命周期成降到最低。

突破 | 当超滤膜遇见乐高

Ozonia 臭氧发生器

SUEZ-WTS 家族新成员

Ozonia臭氧设备及解决方案，是SUEZ-WTS 加入苏伊士大家庭后，新获的产品及技术。此次青岛白沙河水厂深度处理工程设计臭氧总最大投加量为2.0mg/l。SUEZ-WTS为该项目共提供了4台（3用1备）Ozonia臭氧发生器，单台臭氧产量11.67kg/h。除主要设备外，SUEZ-WTS的臭氧解决方案还包括配套附属设备的供货及臭氧系统安装调试。

整个臭氧发生系统包括了预臭氧接触池和主臭氧接触池。其中预臭氧主要用于水体中藻类的去除，同时能有效减少后续絮凝剂的投加量，节省运行成本。而后臭氧主要用于替代水厂原有的氯化物消毒功能，减少出水中的有毒物质，保证最终出水水质。整个臭氧发生及投加系统采用PLC全自动化控制，对臭氧产量、投加量等进行实时监控和调整，实现真正的无人值守。

青岛白沙河水厂的深度处理项目极大获利于强强联手后SUEZ-WTS不断增强的综合水处理解决方案能力。新获得的臭氧技术与原有的超滤膜创新技术产品同时在该项目中均发挥了重要的作用，最终将协助青岛市政府、白沙河水厂成功解决市政饮用水问题，确保城市供水安全运营、打造一个可持续发展的国际化的青岛。
